Турбокомпрессор один из самых технологически сложных узлов современного двигателя внутреннего сгорания. Его задача заключается не только в увеличении мощности, но и в повышении эффективности сгорания топлива, снижении расхода горючего и уменьшении вредных выбросов. Сегодня турбонаддув применяется практически на всех современных бензиновых и дизельных двигателях легковых автомобилей, коммерческого транспорта, грузовиков, строительной и сельскохозяйственной техники, а теперь подробнее о ремонте турбины.
Несмотря на высокий ресурс, любой турбокомпрессор со временем подвергается естественному износу. Высокие температуры, скорость вращения ротора до 150 000 об/мин, постоянные перепады давления и работа в агрессивной среде постепенно приводят к износу деталей.
Именно поэтому ремонт турбокомпрессоров является востребованной услугой, позволяющей вернуть агрегату заводские характеристики без необходимости приобретения дорогостоящей новой турбины.
Устройство турбокомпрессора? Общий принцип работы
Турбокомпрессор это агрегат, состоящий из двух основных частей: турбинной части (горячей) и компрессорной части (холодной). Обе крыльчатки соединены общим валом, установленным в центральном корпусе картридже (CHRA). Внутри картриджа находятся подшипники скольжения, упорный подшипник и система масляной смазки.
Принцип работы достаточно прост. Поток выхлопных газов вращает турбинное колесо. Через вал вращение передаётся компрессорному колесу, которое нагнетает воздух в двигатель. Благодаря увеличенному количеству воздуха в цилиндрах удаётся подать больше топлива, что обеспечивает рост мощности без увеличения рабочего объёма двигателя.
Картридж турбокомпрессора- сердце турбины

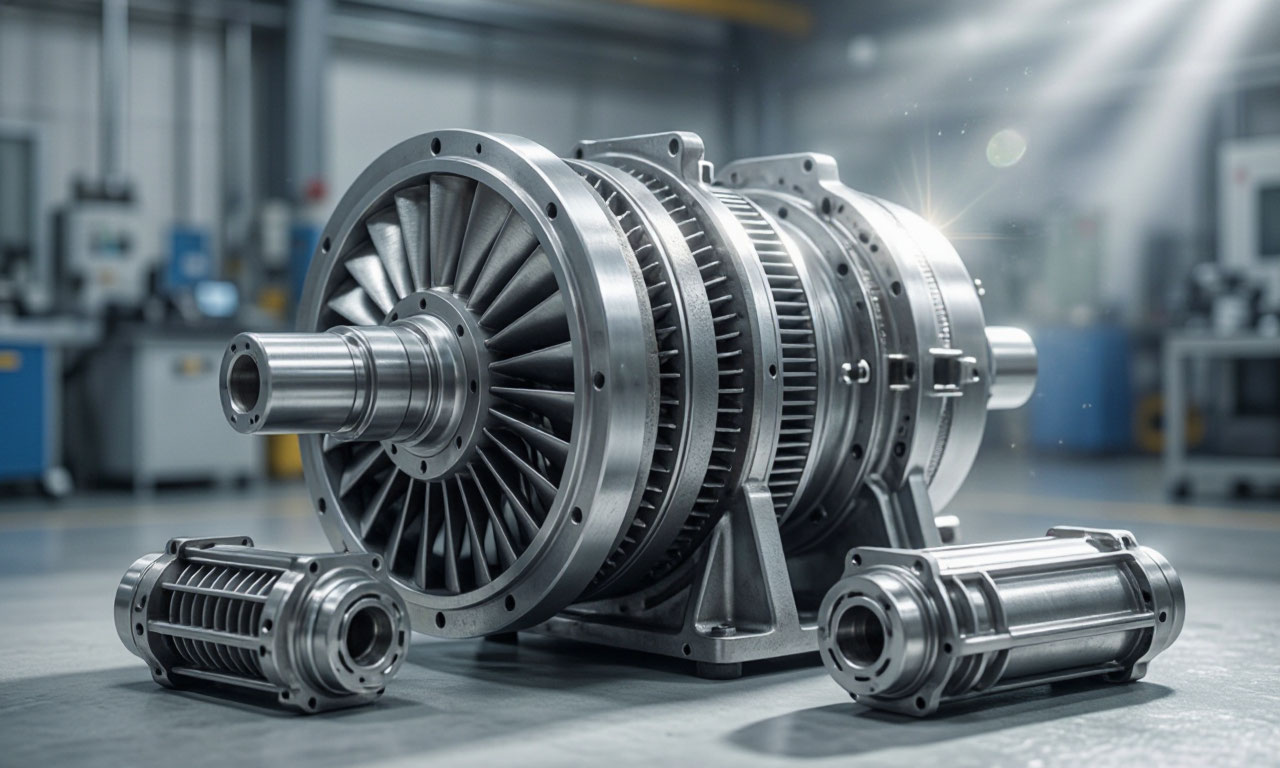

Картридж турбокомпрессора (CHRA, Core Housing Rotating Assembly) это полностью собранный и динамически сбалансированный вращающийся узел турбокомпрессора, который часто называют "сердцевиной". По сути, это внутренняя часть турбины без внешних корпусов ("улиток") и систем управления, таких как пневматические или электронные актуаторы.
Этот узел является центральным и наиболее сложным элементом турбокомпрессора. Он объединяет все вращающиеся компоненты в готовый модуль, основная задача которого преобразовывать энергию потока раскалённых выхлопных газов в механическое вращение. Полученная энергия используется для нагнетания сжатого воздуха в цилиндры двигателя. Без исправного картриджа турбина теряет функциональность, а двигатель недополучает мощность и может перейти в аварийный режим.
Конструкция картриджа включает роторный вал, на одном конце которого закреплено турбинное колесо, а на другом компрессорное. Вал вращается в системе подшипников скольжения или качения. Рабочий режим подшипников основан на гидродинамической смазке: моторное масло под давлением образует тонкую плёнку, предотвращающую контакт металлических поверхностей.
Весь узел заключён в центральный корпус, где критически важным параметром является минимальный зазор между подвижными и неподвижными деталями он измеряется в микрометрах.
Материалы компонентов подбираются с учётом рабочих условий. Турбинное колесо, находящееся в потоке газов с температурой до 1050 °C (у бензиновых двигателей), изготавливается из жаропрочных никелевых сплавов, например, Инконеля. Компрессорное колесо, нагнетающее воздух, обычно выполняется из алюминиевых сплавов.
В картриджах для дизельных двигателей часто применяется система изменяемой геометрии (VGT/VNT), которая регулирует поток выхлопных газов в зависимости от оборотов двигателя. Механизм направляющих лопаток и вакуумного актуатора нередко интегрируется в конструкцию самого картриджа, что повышает сложность и стоимость узла.
Перед установкой ротор турбокомпрессора в сборе проходит динамическую балансировку на специализированных стендах. Даже малейший дисбаланс в несколько грамм-миллиметров при скоростях вращения до 250 000 об/мин приводит к быстрому разрушению подшипников и уплотнений.
При выборе картриджа для замены необходимо учитывать несколько факторов. Картридж должен точно соответствовать турбокомпрессору это проверяется сопоставлением каталожных номеров. Желательно, чтобы он был произведен на приличном производстве, так как при покупке картриджа неизвестного производителя неизвестно, из какого материала сделаны вал, подшипники и прочие подвергающиеся нагрузкам детали, а также неизвестно, как отбалансировали картридж.
Крупные и уважающие себя производители поставляют картриджи уже отбалансированными, так что вся активная часть ремонта сводится к установке на него горячей и холодной улитки.
Крыльчатка компрессора! Функции и типичные повреждения
Крыльчатка компрессора (компрессорное колесо) это ключевой элемент холодной части турбокомпрессора, отвечающий за забор воздуха из атмосферы и его сжатие перед подачей во впускной коллектор двигателя. Именно это колесо, закреплённое на валу ротора, создаёт то самое избыточное давление наддува, которое обеспечивает прирост мощности.
Крыльчатка компрессора обычно изготавливается из алюминиевых сплавов методом литья или фрезерования. Лопатки колеса имеют сложную аэродинамическую форму, рассчитанную на эффективное сжатие воздушного потока при высоких скоростях вращения. Количество лопаток и их геометрия варьируются в зависимости от модели турбокомпрессора и требований к характеристикам наддува.
Наиболее распространённые повреждения крыльчатки компрессора связаны с попаданием посторонних предметов через впускной тракт. Через повреждённый воздушный фильтр во впуск могут попасть песок, металлическая стружка, частицы пластика, обломки деталей двигателя. Даже небольшой предмет способен разрушить компрессорное колесо. Со стороны выпускной системы опасность представляют частицы разрушенного катализатора или сажевого фильтра.
Другой причиной повреждения крыльчатки является износ подшипников скольжения. При появлении люфта вала лопатки начинают задевать корпус компрессора, что приводит к их механическому разрушению. Владелец автомобиля может заметить это по характерному металлическому звуку, снижению эффективности наддува и появлению масляных следов во впускном тракте.
Диагностика состояния крыльчатки компрессора проводится после разъединения картриджа турбокомпрессора и холодной улитки компрессора. Специалист осматривает лопатки на предмет сколов, трещин, изгибов и следов контакта с корпусом. При обнаружении повреждений крыльчатка подлежит замене, причём в большинстве случаев рекомендуется замена всего картриджа в сборе, так как повреждение крыльчатки часто сопровождается износом подшипников и вала.
Горячая часть турбины! Работа в экстремальных условиях
Горячая часть турбины (турбинная секция) это часть турбокомпрессора, которая принимает выхлопные газы непосредственно от выпускного коллектора двигателя. Турбинное колесо, расположенное в горячей части, преобразует кинетическую энергию и теплоту выхлопных газов в механическую энергию вращения вала ротора.
Температурные условия работы горячей части являются экстремальными. Температура турбинного корпуса может превышать 900–1000 °C. Именно поэтому турбинное колесо изготавливается из жаропрочных никелевых сплавов, способных сохранять прочность и устойчивость к окислению при таких температурах. Корпус горячей части также выполняется из специальных жаропрочных материалов, чаще всего из литейного чугуна с добавками, повышающими термостойкость.
Типичные неисправности горячей части включают трещины в корпусе турбины, деформацию или разрушение турбинного колеса, а также износ поверхностей под уплотнительные кольца. Трещины в горячей части явление достаточно распространённое, особенно на турбокомпрессорах с большим пробегом. Многие специалисты практикуют восстановление горячей части методом сварки, однако такое решение требует высокой квалификации исполнителя и последующей проверки геометрии и герметичности.
Перегрев турбины является одной из основных причин выхода из строя горячей части. Он может быть вызван нарушениями в системе охлаждения, неправильной топливной смесью, поздним зажиганием или длительной работой двигателя под высокой нагрузкой с последующей резкой остановкой. При резкой остановке горячего двигателя масло перестаёт циркулировать через подшипники, но вал продолжает вращаться по инерции, что приводит к масляному голоданию и ускоренному износу подшипников.
Замена картриджа турбины часто сопровождается работами по восстановлению горячей части. При этом важно обеспечить точное соответствие посадочных размеров, так как даже незначительное отклонение может привести к нарушению зазоров и быстрому выходу узла из строя. В некоторых случаях требуется механическая обработка горячей части на станке для обеспечения правильной посадки нового картриджа.
Холодная часть турбины! Компрессорная секция
- Холодная часть турбины (компрессорная секция) предназначена для работы с воздухом, поступающим из окружающей атмосферы. Здесь на валу закреплена крыльчатка компрессора, которая сжимает воздух и направляет его во впускной коллектор двигателя. Холодная часть работает при значительно более низких температурах по сравнению с горячей частью, что позволяет использовать для её изготовления алюминиевые сплавы.
- Корпус холодной части (компрессорная улитка) имеет спиральную форму, обеспечивающую плавное расширение сжатого воздуха и преобразование его кинетической энергии в давление. Внутренняя поверхность корпуса должна быть гладкой и не иметь повреждений, так как любые неровности нарушают аэродинамику потока и снижают эффективность наддува.
- Типичные проблемы холодной части связаны с износом компрессорного колеса, повреждением корпуса, а также нарушением герметичности соединений. Износ компрессорного колеса может быть вызван как попаданием посторонних предметов, так и естественным износом при высоких пробегах. Повреждение корпуса холодной части часто происходит в результате контакта с разрушенной крыльчаткой.
- При ремонте турбокомпрессора холодная часть подвергается тщательной очистке от загрязнений, в том числе масляных отложений, которые могут накапливаться в полостях корпуса. Для очистки применяются специальные реагенты, пескоструйная обработка и ультразвуковые ванны. После очистки корпус проверяется на наличие трещин и повреждений резьбовых соединений.
- Сборка холодной части с новым картриджем требует особой аккуратности. Момент затяжки крепёжных элементов должен соответствовать рекомендациям производителя, а все уплотнительные поверхности должны быть идеально чистыми. Использование герметика при установке турбины не рекомендуется, так как при высоких температурах герметик затвердевает, откалывается и, попадая в картридж, закупоривает масляные каналы, размер которых составляет меньше 1 мм.
Вал ротора. Связующее звено турбокомпрессора
Вал ротора это центральный элемент картриджа, соединяющий турбинное и компрессорное колёса в единый вращающийся узел. Вал передаёт крутящий момент от турбинного колеса к компрессорному, обеспечивая преобразование энергии выхлопных газов в энергию сжатого воздуха. Вал изготавливается из высокопрочных легированных сталей, способных выдерживать значительные знакопеременные нагрузки и температуры.
Вал ротора работает в условиях экстремальных скоростей вращения до 150 000 об/мин и выше. При таких скоростях даже незначительный дисбаланс или износ приводит к быстрому разрушению узла. Поверхность вала в местах контакта с подшипниками скольжения должна иметь определённую шероховатость и твёрдость, обеспечивающие формирование устойчивого гидродинамического масляного клина.
Диагностика вала ротора включает проверку геометрии, измерение износа шеек, а также магнитную дефектоскопию для выявления внутренних трещин. При обнаружении критического износа или повреждений вал подлежит замене. В некоторых случаях производится восстановление вала методом проточки с последующей установкой ремонтных подшипников увеличенного размера, однако такой подход требует высокой точности и применяется ограниченно.
При сборке картриджа важно обеспечить правильную посадку вала в подшипниках. Смазывание вала перед установкой новой крыльчатки компрессора является обязательной процедурой. После сборки ротор в сборе с колёсами компрессора (без уплотнительных колец) подвергается динамической балансировке.
Подшипники скольжения? Опора для высокоскоростного вращения
Подшипники скольжения это тип опор, используемых в турбокомпрессорах для обеспечения вращения вала ротора с минимальным трением. В отличие от подшипников качения, в подшипниках скольжения вал скользит по поверхности вкладыша, разделённый тонкой плёнкой моторного масла. Такая конструкция обеспечивает высокую несущую способность при малых габаритах и способность работать при экстремальных скоростях вращения.
Работа подшипников скольжения основана на гидродинамическом эффекте. При вращении вал увлекает за собой смазочный материал в зазор между цапфой и вкладышем, создавая гидродинамическую опорную силу. При увеличении скорости вращения ротора цапфа "всплывает", и толщина масляного слоя увеличивается. Это обеспечивает бесконтактную работу и минимальный износ.
Статистика отказов турбокомпрессоров показывает, что значительная часть неисправностей связана именно с подшипниками скольжения. По данным исследований, 17–32% отказов турбокомпрессорных агрегатов обусловлены отказами подшипников скольжения, причём большинство из них приходится на износ и разрушение антифрикционного слоя вкладышей. Основной причиной отказов является масляное голодание, загрязнение смазочного материала и повреждение поверхностей посторонними объектами.
Конструктивно подшипники скольжения турбокомпрессора обычно выполнены в виде двух втулок, установленных в центральном корпусе картриджа. Они могут быть изготовлены из различных материалов, включая реакционно-спечённый карбид кремния, обеспечивающий снижение коэффициента трения в несколько раз и увеличение ресурса подшипниковой пары. Упорный подшипник воспринимает осевые нагрузки, возникающие при работе турбины.
При ремонте турбокомпрессора подшипники скольжения подлежат обязательной замене, если обнаружен люфт вала, повышенный шум или следы износа на поверхностях. Замена подшипников требует специальных навыков и оборудования, так как необходимо обеспечить точные зазоры и правильную установку вкладышей.
Уплотнительные кольца- герметичность на высоких скоростях
Уплотнительные кольца это критически важные компоненты картриджа турбокомпрессора, обеспечивающие герметичность между вращающимися и неподвижными частями. Они предотвращают утечку масла из центрального корпуса в горячую и холодную части, а также препятствуют проникновению выхлопных газов и сжатого воздуха в масляную систему.
В картридже обычно применяются уплотнительные кольца поршневого типа, устанавливаемые в канавках вала ротора. Эти кольца изготавливаются из специальных жаростойких материалов, способных сохранять упругость и герметизирующие свойства при высоких температурах и скоростях скольжения. Кольца со стороны турбинного и компрессорного концов могут иметь различную конструкцию, например, ступенчатый замок, обеспечивающий более надёжное уплотнение.
Износ уплотнительных колец проявляется в виде масляных подтёков на соединениях картриджа с горячей и холодной частями, а также в повышенном расходе масла. При разрушении колец масло может попадать в горячую часть, вызывая дымление выхлопа, или в холодную часть, загрязняя впускной тракт и интеркулер.
Замена уплотнительных колец производится при любом ремонте картриджа, так как их стоимость невелика, а последствия утечек могут быть серьёзными. В ремкомплектах турбокомпрессора обычно поставляются все необходимые уплотнения, включая прокладки, кольца и сальники. При сборке важно обеспечить правильную установку колец без перекосов и повреждений, а также смазать их перед монтажом для предотвращения сухого трения в первый момент работы.
Балансировка ротора? Точность на пределе возможностей
Балансировка ротора это процесс устранения неравномерности распределения массы во вращающихся элементах картриджа. Несбалансированная турбина создаёт паразитные вибрации, повышенную нагрузку на подшипники, избыточный износ крыльчатки и вала, шум и свист при работе, а также риск разрушения корпуса. Всё это может привести к выходу турбины из строя всего через несколько тысяч километров пробега.
Балансировка обязательна при восстановлении или замене картриджа, при ремонте турбокомпрессора после разрушения подшипников, при появлении характерного шума или вибрации от турбины, а также после попадания инородных тел внутрь турбокомпрессора.
Процесс балансировки включает несколько этапов. Первичная сборка и осмотр позволяют проверить посадочные поверхности, плотность подгонки, осевой и радиальный люфт. Затем выполняется низкооборотная балансировка, при которой устраняются грубые дисбалансы: вал с колёсами прокручивается на небольшой скорости (до 3000 об/мин), и производится корректировка.
Наиболее ответственный этап высокооборотная балансировка, при которой происходит точная подгонка на рабочих скоростях (до 100 000 об/мин и выше). Именно этот этап позволяет добиться идеальной стабильности даже при экстремальной нагрузке. Финальный контроль качества включает проверку каждого узла на биение и шумность.
Оборудование для балансировки турбокомпрессоров это специализированные стенды, способные вращать ротор с рабочими скоростями и измерять дисбаланс с высокой точностью. Современные балансировочные станки позволяют выполнять коррекцию в двух плоскостях, что особенно важно для роторов турбокомпрессоров, имеющих значительную длину по сравнению с диаметром.
Дисбаланс ротора измеряется в грамм-миллиметрах. Для турбокомпрессоров легковых автомобилей допустимый остаточный дисбаланс обычно не превышает 5–20 г×мм в зависимости от модели и производителя. При замене лопаток или проточке вала ротор обязательно подвергается повторной динамической балансировке.
Актуатор- управление наддувом
Актуатор это исполнительный механизм, управляющий положением регулирующих элементов турбокомпрессора. В зависимости от конструкции турбины актуатор может управлять клапаном вестгейта (перепускным клапаном) или механизмом изменяемой геометрии. Актуаторы бывают пневматическими (вакуумными) и электрическими (электронными).
Пневматический актуатор это герметичную камеру с диафрагмой, которая перемещает шток под действием разрежения или избыточного давления. Вакуумный актуатор соединён с впускным коллектором или отдельным вакуумным насосом, а управление осуществляется электромагнитным клапаном (например, N75), который регулирует подачу разрежения. Электронные актуаторы оснащены электродвигателем и датчиком положения, что обеспечивает более точное и быстрое управление.
Типичные неисправности актуатора включают износ диафрагмы, заклинивание штока, нарушение герметичности камеры, а также электрические неисправности в электронных моделях. При диагностике проверяется плавность хода штока, отсутствие люфтов и правильность реакции на управляющие сигналы. Для проверки можно снять актуатор и проверить ход лапки (флэппера) вручную.
Замена актуатора обычно не вызывает сложностей, однако требует последующей регулировки. После установки нового актуатора необходимо настроить его таким образом, чтобы положение регулирующего элемента соответствовало заданным параметрам при определённых условиях. В некоторых случаях регулировка выполняется на специализированном стенде со снятой турбиной.
Геометрия турбины! Регулируемый наддув
Геометрия турбины (изменяемая геометрия, VGT/VNT) это система регулирования потока выхлопных газов, применяемая в современных турбокомпрессорах для оптимизации характеристик наддува во всём диапазоне оборотов двигателя. В турбинах с изменяемой геометрией угол подвижных лопаток на входе в турбину изменяется, что позволяет варьировать сечение проходного канала для выхлопных газов.
Принцип работы системы изменяемой геометрии основан на том, что при низких оборотах двигателя лопатки устанавливаются в положение, обеспечивающее минимальное проходное сечение. Это увеличивает скорость потока газов и, соответственно, скорость вращения турбины, что обеспечивает быстрый отклик и высокий крутящий момент на низких оборотах. При увеличении оборотов лопатки открываются, увеличивая проходное сечение и предотвращая передув.
Механизм изменяемой геометрии включает в себя подвижные лопатки, установленные в горячей части турбины, приводной механизм и актуатор, управляющий положением лопаток. Все эти элементы работают в условиях высоких температур и подвержены закоксовыванию продуктами сгорания. Со временем лопатки могут заклинивать, что приводит к нарушению работы системы наддува и появлению ошибок в блоке управления двигателем.
Диагностика системы изменяемой геометрии включает проверку свободного хода лопаток, осмотр их состояния на предмет повреждений и загрязнений, а также проверку работы актуатора. При закоксовывании лопаток может потребоваться разборка горячей части и очистка механизма специальными средствами. В тяжёлых случаях повреждённые лопатки подлежат замене.
Ремонт системы изменяемой геометрии требует высокой квалификации, так как необходимо обеспечить точную сборку и регулировку всех элементов. После ремонта выполняется проверка работы геометрии на специализированном стенде, где проверяется соответствие положения лопаток управляющим сигналам во всём диапазоне.
Диагностика неисправностей турбокомпрессора
Диагностика турбокомпрессора начинается с внешнего осмотра и проверки характерных признаков неисправности. К основным симптомам относятся потеря мощности, появление дыма из выхлопной трубы, повышенный расход масла, посторонние шумы (свист, вой, металлический лязг), а также ошибки в блоке управления двигателем, связанные с наддувом.
Проверка люфта вала ротора является одним из первых диагностических шагов. Осевой и радиальный люфт проверяется путём перемещения вала рукой после снятия патрубков. Незначительный люфт может быть допустимым, однако его увеличение свидетельствует об износе подшипников и необходимости ремонта.
Проверка состояния крыльчатки компрессора выполняется через впускной патрубок. Лопатки осматриваются на предмет повреждений, сколов и следов контакта с корпусом. Наличие масла во впускном тракте может указывать на износ уплотнительных колец или проблемы с системой вентиляции картера.
Проверка актуатора и системы управления наддувом включает диагностику электрических цепей, проверку вакуумных шлангов и тестирование работы клапанов. Для электронных актуаторов может потребоваться компьютерная диагностика с использованием специализированного оборудования.
| Симптом | Вероятная причина | Диагностический признак | Зона повреждения | Рекомендуемое действие |
|---|---|---|---|---|
| Свист и вой при работе | Износ подшипников скольжения | Увеличенный радиальный люфт вала | Картридж, подшипники | Замена картриджа в сборе |
| Сизый дым из выхлопа | Разрушение уплотнительных колец | Масляные следы в горячей части | Уплотнительные кольца | Замена ремкомплекта уплотнений |
| Потеря мощности наддува | Закоксовывание лопаток геометрии | Заклинивание привода лопаток | Горячая часть, геометрия | Разборка и очистка механизма |
| Металлический лязг | Контакт крыльчатки с корпусом | Следы задевания на лопатках | Крыльчатка компрессора | Замена крыльчатки и картриджа |
| Ошибка наддува в блоке управления | Неисправность актуатора | Нарушение хода штока | Актуатор | Замена и регулировка актуатора |
| Повышенный расход масла | Износ вала ротора и вкладышей | Износ шеек вала | Вал ротора | Замена вала с балансировкой |
Процесс ремонта турбокомпрессора
Ремонт турбокомпрессора начинается с полной разборки агрегата. Снимается актуатор, отсоединяется горячая часть, затем картридж отделяется от холодной части. Все компоненты подвергаются тщательной очистке и дефектовке.
Дефектовка включает проверку геометрии корпусов, измерение износа вала, оценку состояния подшипников, уплотнительных колец и крыльчаток. При обнаружении критических дефектов принимается решение о замене соответствующих компонентов или всего картриджа в сборе.
Сборка турбокомпрессора производится с использованием новых уплотнений и прокладок. Картридж устанавливается в центральный корпус, затем подсоединяются горячая и холодная части. Момент затяжки всех крепёжных элементов должен соответствовать спецификации производителя.
После сборки выполняется проверка работы актуатора и системы изменяемой геометрии. Турбокомпрессор устанавливается на двигатель, производится проверка герметичности масляных и воздушных соединений, а также тестирование под нагрузкой.
Замена картриджа турбины. Несколько советов
Замена картриджа является наиболее распространённым видом ремонта турбокомпрессора, позволяющим восстановить работоспособность узла при повреждении его внутренних компонентов. Этот подход экономически выгоден, так как позволяет сохранить корпуса горячей и холодной частей, которые обычно не подвергаются критическому износу.
Для замены картриджа потребуется качественный инструмент, включая накидные ключи, головки, съёмники и динамометрический ключ. Также необходим компрессор для очистки деталей и стенд для регулировки геометрии. Процесс замены обычно занимает от 3 до 6 часов в зависимости от сложности турбокомпрессора и опыта исполнителя.
При замене картриджа важно обеспечить чистоту всех соединяемых поверхностей. Горячая и холодная улитки перед установкой нового картриджа должны быть тщательно очищены от нагара и масляных отложений. Все прокладки и уплотнения подлежат обязательной замене.
После установки картриджа выполняется балансировка ротора и проверка работы актуатора и геометрии. Качественный ремонт картриджа подразумевает полную разборку узла, дефектовку всех компонентов, замену изношенных частей на оригинальные или сертифицированные аналоги.
Профилактика и продление срока службы турбины
Продление срока службы турбокомпрессора во многом зависит от соблюдения правил эксплуатации и своевременного обслуживания. Регулярная замена моторного масла и масляного фильтра является ключевым фактором, так как масляное голодание наиболее распространённая причина выхода турбины из строя.
Использование масла неподходящей спецификации или несвоевременная его замена приводят к ускоренному износу подшипников и вала. Засорение маслоподающей трубки и низкое давление масла также являются факторами риска. Рекомендуется использовать только те масла, которые рекомендованы производителем двигателя.
После длительной работы под высокой нагрузкой не следует сразу глушить двигатель. Необходимо дать турбине остыть на холостом ходу в течение нескольких минут, чтобы масло продолжало циркулировать и отводить тепло от подшипников. Резкая остановка горячего двигателя приводит к масляному голоданию и коксованию масла в каналах картриджа.
Своевременная замена воздушного фильтра предотвращает попадание посторонних частиц в компрессорную часть. Повреждённый фильтр или его отсутствие создают прямую угрозу для крыльчатки компрессора. Также важно следить за состоянием системы вентиляции картера, так как избыточное давление картерных газов может выдавливать масло через уплотнения турбины.
Регулярная диагностика турбокомпрессора позволяет выявить признаки износа и предотвратить серьёзные поломки. При появлении первых симптомов снижения мощности, свиста, дымления следует незамедлительно обратиться к специалистам для проведения диагностики.
